RFID13.56MHzMifare讀取序號感應模組(PIMF-18/PIMF-H)
產品介紹

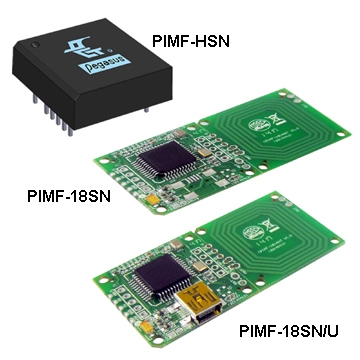

PIMF-18及PIMF-H(具ABS外殼)為Mifare 13.56MHz讀序號模組，支援Wiegand 26/34 bits，USB，UART輸出。輸入電源只需
DC4.5~5.4V即可、USB版本則由USB線供電。可在PCB上表面黏著或插件於PCB板上與產品結合，其體積輕巧、固定孔設計，不論是手持式或固定式機種皆易於結合應用。提供完整的軟硬體支援，簡 化各式RFID產品開發時程，亦提供OEM/ODM服務。
產品功能
•支援Mifare ISO 14443A(UID)
•支援Wiegand 26/34 bits，USB，UART輸出
•天線可依使用者需求變更
• 提供韌體修改，以符合客戶特殊功能需求
•傳輸資料的完整性高、高速傳送資訊
•符合ROHS、具固定孔位
產品規格
| 外觀 |  |  |  | ||
| 型號 | PIMF-18SN | PIMF-18SN/U | PIMF-HSN | ||
| RFID讀 取 頻 率 | 13.56MHz | ||||
| 感應用卡片 | Mifare S50 / S70, Ultra Light, NFC Tag及 相容卡片 | ||||
| 讀取距離 | 卡片(T:0.8mm) | 3 ±1 cm | |||
| 鑰匙圈 | 2 ±1 cm | ||||
| 輸出格式 | Wiegand 26/34 bits, UART | USB | Wiegand 26/34 bits, UART | ||
| 輸入電壓 | 5V /12V DC±10% | 5V DC±10% | 5V /12V DC±10% | ||
| 傳輸規格 | 9,600 bps N, 8, 1 | ||||
| 靜態/動態工作電流 | 50mA±10% @5V DC / 46mA±10% @ 5V DC | ||||
| 外殼材質 | 無外殼 | ABS | |||
| 尺寸(公厘/英吋) | 58 x 29 / 2.3 x 0.7 | 32 x 32 x 8 /1.3x1.3x0.3 | |||
| 工作溫度 | -10℃~75℃ | ||||
| 儲存溫度 | -20℃~85℃ | ||||
產品尺寸:公厘[英吋]
應用形式
型式A
型式B
型式C
如何訂購
PIMF-18SN/W26T: 58 x 29mm，Wiegand 26 bit，UART
PIMF-18SN/W26TS: 58 x 29mm，Wiegand 26 bit，UART，正向卡號
PIMF-18SN/W34T: 58 x 29mm，Wiegand 34 bit，UART
PIMF-18SN/W34TS: 58 x 29mm，Wiegand 34 bit，UART，正向卡號
PIMF-HSN/W26T: 灌膠，32 x 32 x 8mm，Wiegand 26 bit，UART，32 x 32 x 8mm
PIMF-HSN/W26TS: 灌膠，32 x 32 x 8mm，Wiegand 26 bit，UART，32 x 32 x 8mm，正向卡號
PIMF-HSNW26TS-12V: 灌膠，32 x 32 x 8mm，Wiegand 26 bit，UART，32 x 32 x 8mm，正向卡號，DC12V
PIMF-HSN/W34T: 灌膠，32 x 32 x 8mm，Wiegand 34 bit，UART，32 x 32 x 8mm
PIMF-HSN/W34TS: 灌膠，32 x 32 x 8mm，Wiegand 34 bit，UART，32 x 32 x 8mm，正向卡號
PIMF-18SN/U1D01: USB介面，58 x 29mm，8位碼，10進制，3bytes
PIMF-18SN/U1D02: USB介面，58 x 29mm，10位碼，10進制，3bytes
PIMF-18SN/U1D03: USB介面，58 x 29mm，8位碼，10進制，4bytes
PIMF-18SN/U1D04: USB介面，58 x 29mm，10位碼，10進制，4bytes
PIMF-18SN/U1D05: USB介面，58 x 29mm，8位碼，10進制，3bytes，正向卡號
PIMF-18SN/U1D06: USB介面，58 x 29mm，10位碼，10進制，3bytes，正向卡號
PIMF-18SN/U1D07: USB介面，58 x 29mm，8位碼，10進制，4bytes，正向卡號
PIMF-18SN/U1D08: USB介面，58 x 29mm，10位碼，10進制，4bytes，正向卡號
PIMF-18SN/U1H01: USB介面，58 x 29mm，8位碼，16進制
PIMF-18SN/U1H02: USB介面，58 x 29mm，10位碼，16進制
PIMF-18SN/U1H03: USB介面，58 x 29mm，8位碼，16進制，正向卡號
PIMF-18SN/U1H04: USB介面，58 x 29mm，10位碼，16進制，正向卡號
PIMF-18SN/H01T: UART(TTL)介面，58 x 29mm，8位碼，16進制
※ 其他輸出格式或規格可依需求訂購
Mifare is a registered trademark of NXP B.V.
＊所載規格，本公司有修改權利，如與實品不符，以實品為準
