拉拔試驗機テクノテスター AT-10DII

拉拔試驗機テクノテスター AT-10DII產品說明

產品名稱
拉拔試驗機テクノテスター AT-10DII

產品型號
テクノテスター AT-10DII

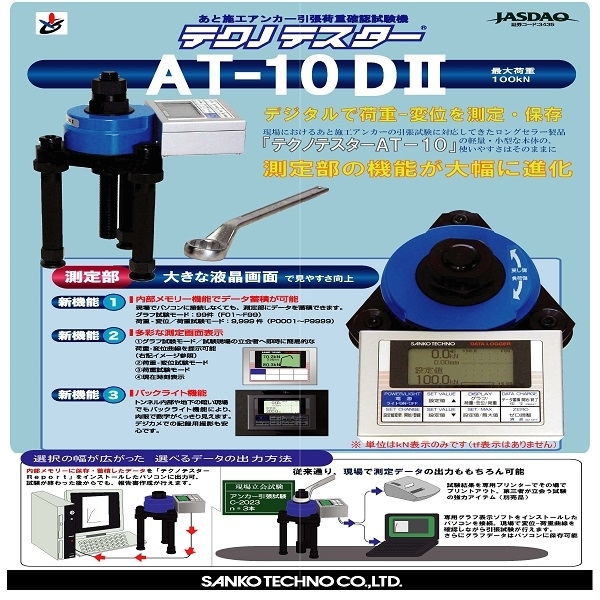

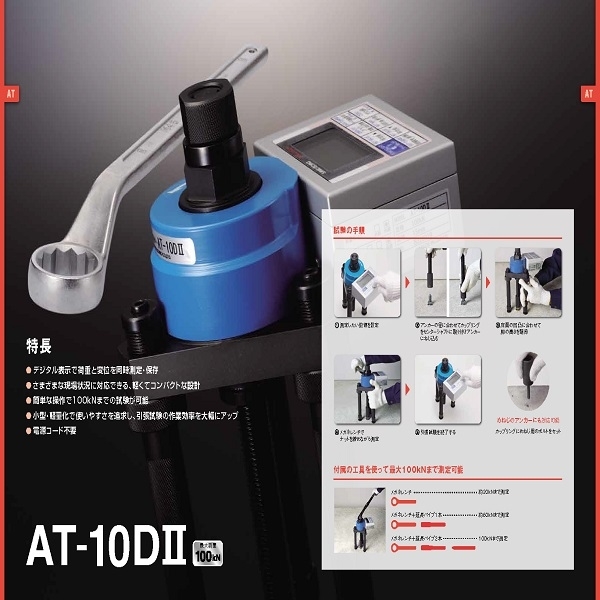

產品說明
• 可對應各種現場狀況，簡潔輕量化的設計。
• 操作簡單可測至100kN。
• 小型電腦可同時表示荷重及變位，隨時可作保存。
• 小型、追求輕量化使用上簡單，拉拔測試效率大幅上升。
• 不需使用電源線。
• 現場測試可存取紀錄及列印。
• 有專用軟體配合電腦，方便製作報告文書。
• 可搭配專用平板。

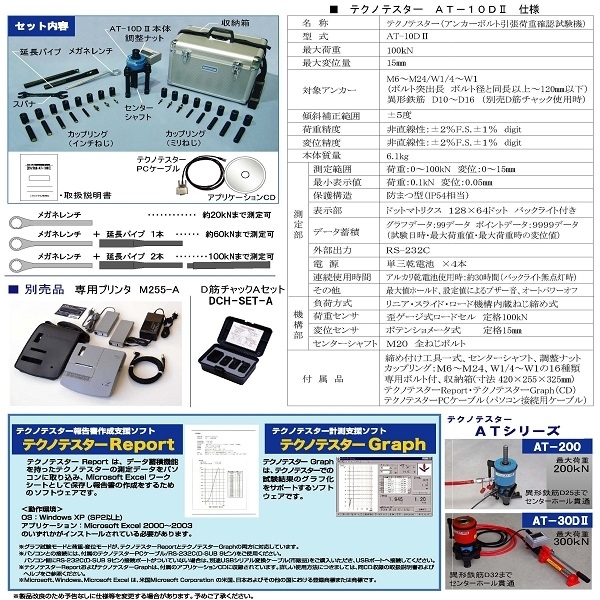

產品規格
1.本體規格
最大荷重:100kN
最大變位量:15mm
適用尺寸:M6～M24、W1/4～W1
（螺栓伸出長度：螺栓直徑相同的長度之上～120mm以下）
竹節鋼筋D10～D16 　※另外販售竹節鋼筋用夾具
傾斜校正範圍:±5度
荷重精度:非直線性：±2％ F.S.±1 digit
變位精度:非直線性：±2％ F.S.±1 digit
本體重量:6.1kg
=========================================================================================
2.顯示器規格
測定範圍:荷重：0～100kN / 變位：0～15mm
最小表示値:荷重：0.1kN / 變位：0.01mm
保護構造:隔罩型（IP54相當）
顯示:解析度128ｘ64點陣　附背光機能
記憶容量:圖形紀錄：99個、點的紀錄：9,999個
（試驗日時・最大荷重値・最大荷重時的位移値）
外部出力:RS-232C
電源:三號乾電池×4本
連續使用時間:鹼性乾電池使用時：約30小時（沒開背光時）
其他:顯示最大値、到達設定値提示音、自動關閉電源
=========================================================================================
3.作用機制
加載方式:內藏線性滑動加壓螺桿緊固式
荷重感應器:歪斜式荷重圓
荷重感應器量測最大值:100kN
中心軸:所有M20螺栓螺桿
=========================================================================================
4.位移測量儀的功能
位移感應器:電位器式
位移感應器最大長度:15mm
=========================================================================================
