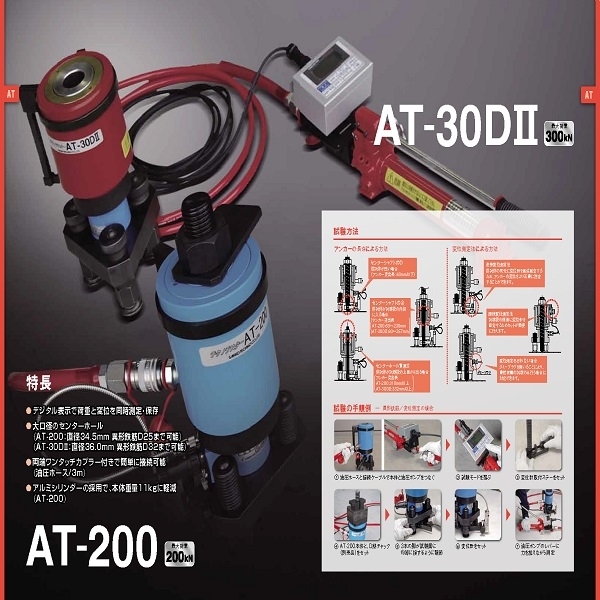

拉拔試驗機テクノテスター AT-200DII

拉拔試驗機テクノテスター AT-200DII產品說明

產品名稱
拉拔試驗機テクノテスター AT-200DII

產品型號
テクノテスター AT-200DII

產品說明

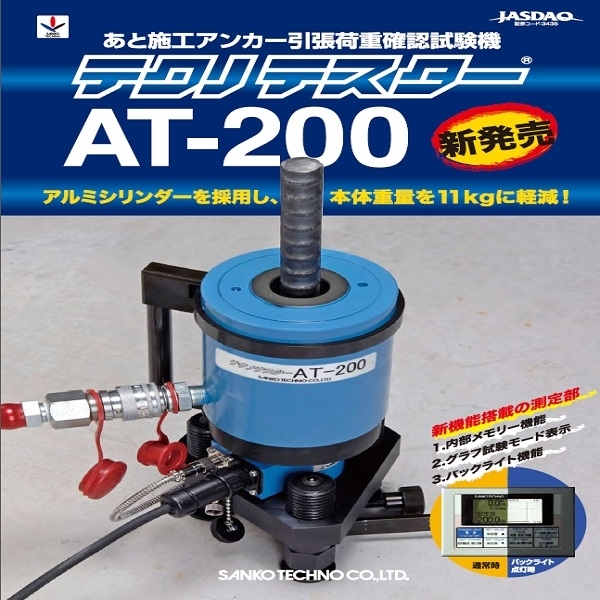

• 採用鋁合金套筒，減輕重量。
• 大口徑中心孔洞，可試驗至D25竹節鋼筋。
• 簡單連接，通過液壓軟管兩端的一觸式連接器。
• 最大荷重可測至200kN。

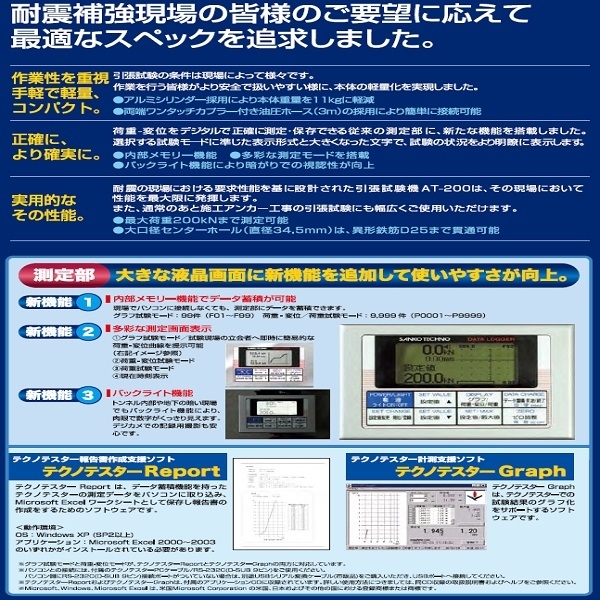

• 現場測試可存取紀錄及列印。
• 有專用軟體配合電腦，方便製作報告文書。
• 可搭配專用平板。

產品規格

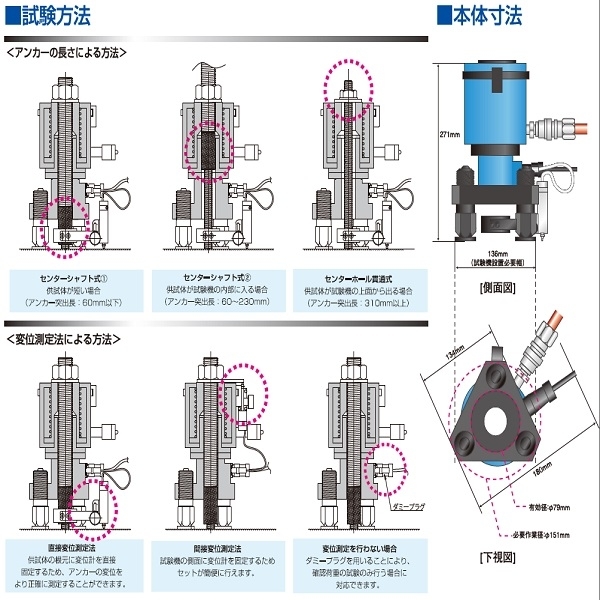

1.本體規格
最大荷重:200KN
最大變位量:15mm
適用尺寸:M16～M24、W5/8～W1
竹節鋼筋D16～D25　※另外販售竹節鋼筋用夾具
傾斜校正範圍:±5度
荷重精度:非直線性：±1.5％ F.S.±1 digit
變位精度:非直線性：±1.5％ F.S.±1 digit
本體重量:11.1kg
=========================================================================================
2.顯示器規格
測定範圍:荷重：0～200kN / 變位：0～15mm
最小表示値:荷重：0.1kN / 變位：0.01mm
保護構造:隔罩型（IP54相當）
顯示:解析度128ｘ64點陣　附背光機能
記憶容量:圖形紀錄：99個、點的紀錄：9,999個
（試驗日時・最大荷重値・最大荷重時的位移値）
外部出力:RS-232C
電源:三號乾電池×4本
連續使用時間:鹼性乾電池使用時：約30小時（沒開背光時）
其他:顯示最大値、到達設定値提示音、自動關閉電源
=========================================================================================
3.作用機制
加載方式:油壓式（油壓套筒＋手動式油壓幫浦）
套筒行程:20mm
作動油:ISO VG32
荷重感應器:歪斜式荷重圓
荷重感應器
量測最大值:200kN
中心軸:M33螺栓（前端處M24螺絲）:全長290mm
=========================================================================================
4.位移測量儀的功能
位移感應器:電位器式
位移感應器最大長度:15m
=========================================================================================
