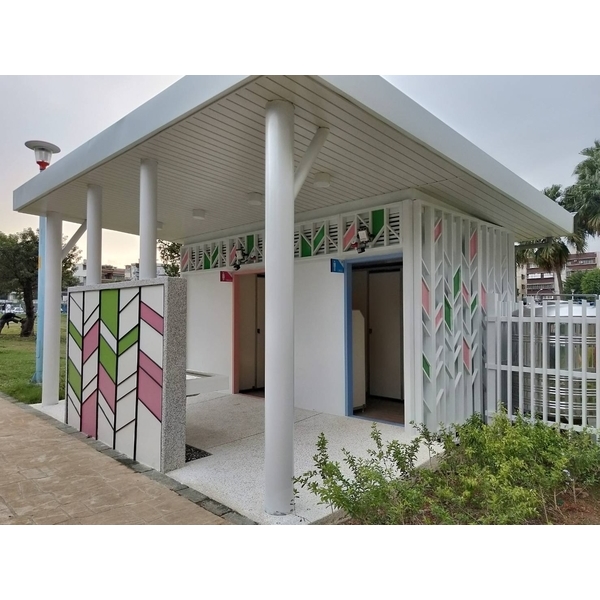

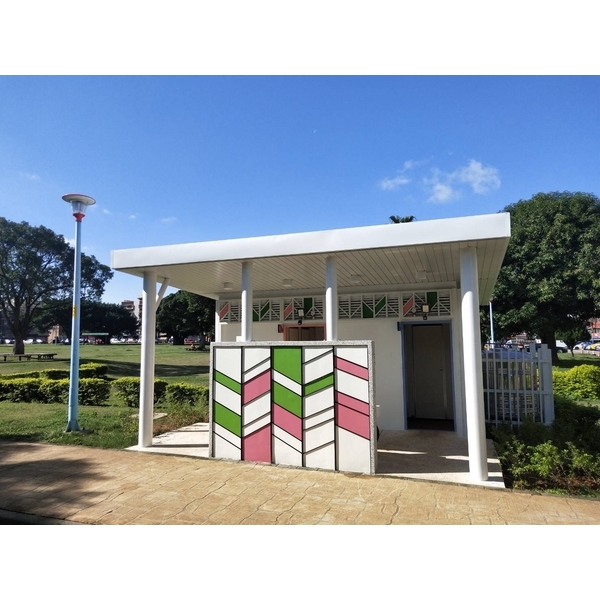

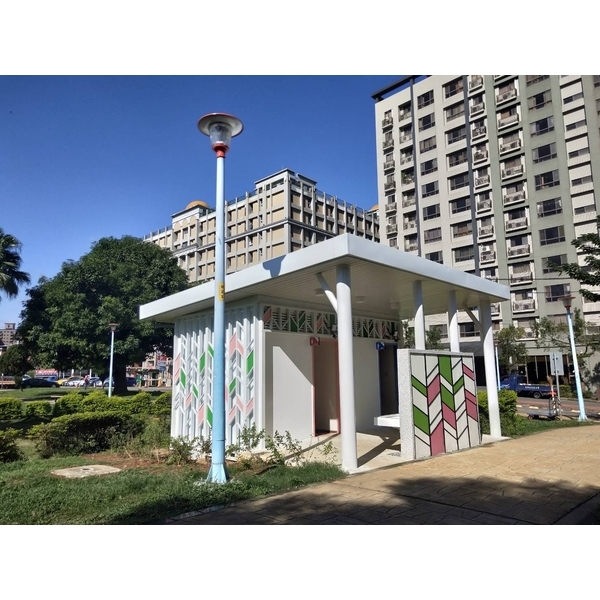

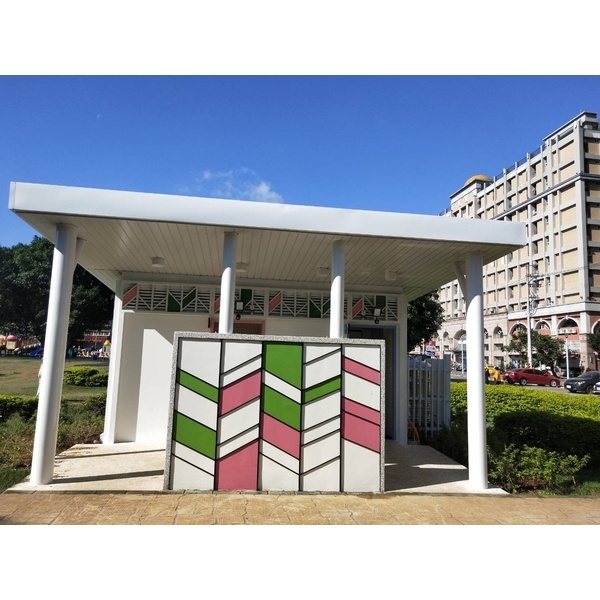

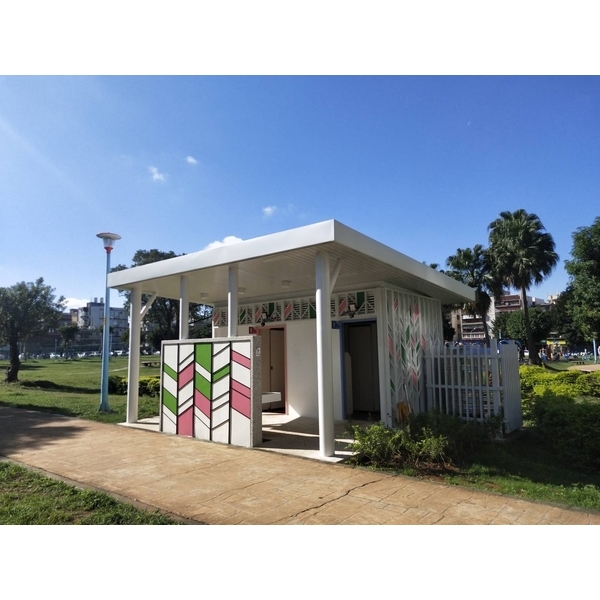

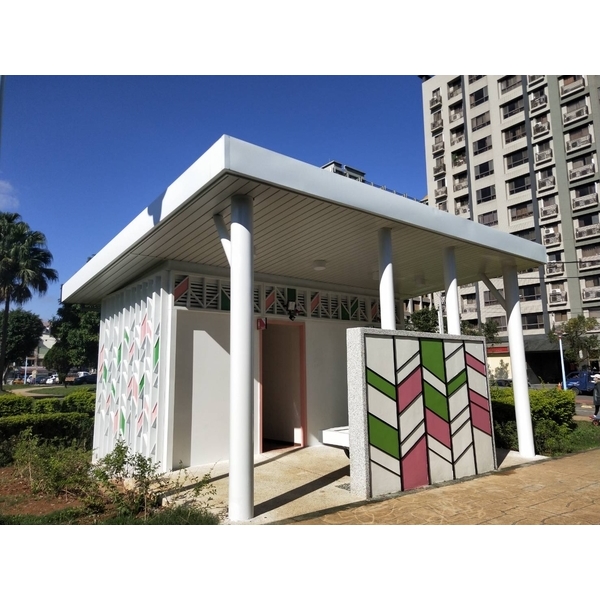

景觀廁所-桃園興仁公園

景觀廁所-桃園興仁公園產品說明

• 產品名稱
  景觀廁所-桃園興仁公園

• 產品說明
  作業步驟及注意事項:
  S1鋼構架施工流程:
  1. 裁切100*100.100*50.50*50鍍鋅方管.景觀廁所(結構鋼材各部各類所需尺寸)
  2. 電銲裁切組裝底座
  3. 立柱組成，上下左右橫桿焊接組裝
  4. 屋頂組成左右橫桿焊接組裝
  5. 電銲組裝30*30mm廁所上面格柵
  S2內部裝修施工流程:
  1. 先從底座開始封板、水泥板、木絲板
  建構完成後，鋪設仿木止滑地板收邊完成。
  依照圖說所示建立洩水坡度及組裝不銹鋼10*60cm排水溝.
  2. 下木角塊料加強內壁結構補強
  3. 先將木合板釘好，再將FRP內壁板貼在合板上。
  4. 下木角塊料作天花板結構補強
  5. 天花板木角塊架立完成，封裝表面美耐板後,開20cm不銹鋼沖孔板及預留室內感應燈15cm開孔及通風扇預留開孔.
  S3水電設備施工流程:
  1. 依圖面所示位置
  配置水電配管、配線。
  2. 依圖面相對位置安裝衛浴設備-無障礙馬桶、無障礙面盆含自動感應龍頭、無障礙明鏡含面盆扶手、無障礙馬桶活動扶手、L型扶手及衛浴配件-活動置物架、掛衣勾、給皂機、捲紙架、浴室排風扇、緊急求助鈴及蜂鳴器¬、室內感應LED燈15W、室外感應LED(20W)並組裝完成
  S4外部裝修施工流程:
  1. 先下木角塊料上下左右將外部結構支撐補強
  2. 在將木合板封裝固定好
  3. 外牆15mm斷熱金屬板含PU組合封裝
  4. 依業主選定樣式15mm斷熱金屬板U封裝並收尾完成


• 產品特性
  景觀廁所施工說明
  一.施工圖特別規定
  廁所構架施工前應依據設計圖說，事先繪製施工圖，經核可後始得加工製造，施工圖應包括鋼構架施工圖，機電工程(設備安裝)施工圖及內部裝修施工圖。變更施工細節時，亦應經核可後始得製造。
  (一)鋼構架施工圖須註明各構材於製造，組合及安裝時所需之完整資料，至少應包含下列各項：
  1. 安裝圖：標示結構物之方位，構建之編號，及其相關位置之尺寸，工地接合之位置及其注意事項，必要時應提供吊裝重量，重心位置及順序。
  2. 製造圖：依設計圖說繪製，並說明下列各項資料：
  (1)構材之尺寸，重量，數量，編號，表面處理方式及相關位置。
  (2)配件(含吊耳)之尺寸，位置，數量及編號。
  (3)螺栓之孔徑大小，位置及數量(含設備安裝位置及固定孔位)。
  (4)銲接之型式，尺寸，長度及相關技術。
  (5)螺栓或銲接是否為廠製獲現場施工及其他注意事項。
  3. 材料表：依製造圖，列表標示每依構材與配件等之斷面尺寸，長度，數量，重量，材質等資料。
  4. 原設計圖與製造，安裝等有關之規定均應分別加柱於製造圖及安裝圖中。
  5. 結構計算書：有關構建之裁切，銲接，螺栓接合及各附屬構件(地坪，雨遮及外牆木裝修及內部設備安裝等)之強度。
  6. 專業技師簽認：應由相關專業技師(土木技師或結構技師)出具計算書並簽認負責,如有當年相同型式結構計算書其他案例檢附影本蓋公司大小章也計可。

  (二)機電工程施工圖須註明各系統於組合及安裝時所需之完整資料，至少應包含下列各項：
  1. 系統圖：標示給水，汙水，廢水及電力系統圖及昇位圖，相關管露尺寸及接合安裝方式位製之尺寸，工地接合應注意事 項，必要時應提供覆載表或單線圖。
  2. 安裝圖：標示內部所有設備之詳細安裝位置及接合方式，配合設備安裝之 補強構件位置之尺寸，工地接合應注意事項，必要時應提供各面展開圖。
  3. 材料表：依安裝圖，列表標示每一系統之管線尺寸，長度，數量，重量，規格等資料。
  4. 原設計圖與製造，安裝等有關之規定均應分別加註於製造圖及安裝圖中。
  5. 專業技師簽證：應檢附負載計算書，有關系統之負載有超過法定，應由相關專業技師(電機技師)出具計算書簽證負責, 負載如沒有超過法定規定就不需要簽證。
  (三)內部裝修施工圖須註明各材料於組合及安裝時所需之完整資料，製紹應包含下列各項:
  1. 安裝圖：標示內部裝修材料規格及接合安裝方式位置及尺寸，長度，數量，重量，規格等資料。
  2. 材料表：依安裝圖，列表標示系統之管線尺寸，長度，數量，重量，規格等資料。
  3. 原設計圖與製造，安裝等有關之規定均應分別加註於製造圖及安裝圖中。

  (四)承包商應盡早提出施工圖送請審查，審查單位應有[十個日曆天]進行審查；獲監造單位核准前所進行之任何工作，承包商應負其
  全責，並負擔因訂購任何材料或進行任何工作所導致之全部損失費用。

  (五)樣品
  1. 承包商應依照標準規範及特定條款各章所貴定之尺度及數量提送樣品，清楚顯示產品及材種顏色範圍與功能特性，並清楚顯示出其附屬裝置。
  2. 承包商應依標準規範各章之規定，安裝現場樣品及實體模型。
  提送之樣品應包含下列資料：
  a.樣品之編號，名稱即送審日期。
  b.材料供應商，製造商或分包商之名稱及地址。
  c.適用之契約設計圖說圖號及頁次。

  二.製造程序特別規定
  1. 本工程施工前承包商應檢送詳細製造圖，經監造單位及業主核可後方可製造，如需依核定施工圖優先製造一組經實體驗證完成後方可繼續製作其他各組，所有騎乘均包含於工期內。
  2. 各組製造過程於下列停止檢驗點需申請監造單位檢驗完成後方可進行下一步製作程序:
  (1)構件裁切加工完成
  (2)本體構架銲接組立完成
  (3)牆面金屬材封版組立完成*
  (4)本體耐候性塗料塗裝完成


• 產品用途
  景觀廁所需求的原因:

  1. 可以不用請建照

  2. 廁所本體有推高機插架.掛勾.吊環.可以任何時間移走吊離現場

  3. 國際氣候有大變化,如需隨時可以 遷村.景觀廁所這就可以配合符合時勢要求
