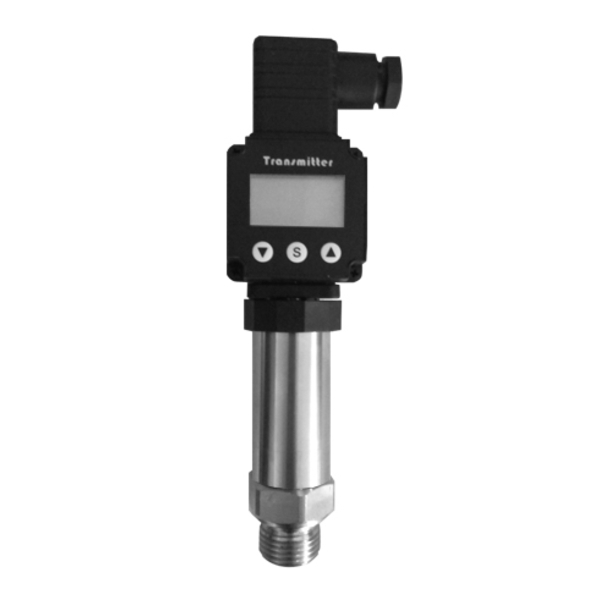

帶顯示通用型壓力傳送器 PT-CD

帶顯示通用型壓力傳送器  PT-CD

帶顯示通用型壓力傳送器 PT-CD產品說明

  • 帶顯示通用型壓力傳送器 PT-CD
  • Atlantis
  • PT-CD
  • 帶顯示通用型壓力傳送器

    型號:PT-CD



    簡介

    PT-CD 通用型壓力傳送器採用擴散矽壓力芯體做為敏感元件,內置處理電路將傳感器mV 信號轉換為標準電壓、電流信號輸出,再藉由LCD 模塊顯示出壓力讀值。PT-CD 選用高穩定性壓阻式壓力傳感器和高性能傳送器專用電路,可進行遠距離信號傳輸。



    特色

    ■ OEM 服務

    ■ 一體化全不鏽鋼設計,安裝方便,可於惡劣環境中長期使用

    ■ 赫斯曼接頭帶顯示螢幕型傳送器

    ■ 可透過顯示模塊現場調節單位、小數點位數、量程上限、下限與顯示補償等設定

    ■ 量程範圍廣: -100kPa⋯0~35kPa⋯100MPa

    ■ 抗振、抗衝擊設計

    ■ 抗干擾強、長期穩定性佳

    ■ 可校正零點與滿量程



    主要規格

    ▼壓力接續部

    M20 x 1.5

    G1/2”

    M14x1.5

    G1/4”(公)

    G1/4”(母)

    1/2”NPT

    1/4”NPT

    1/4”PT

    材質: SS304

    ▼電器接頭

    赫斯曼帶顯示模塊

    ▼密封墊圈

    NBR

    ▼壓力範圍

    -100kPa…0~10kPa…100MPa

    ▼壓力種類

    表壓 / 密封壓 / 絕壓 / 聯成壓

    ▼適用流體

    與不鏽鋼304 兼容的液體與氣體

    ▼使用環境溫度

    -25 to 70℃

    ▼儲存溫度

    -40 to 85℃

    ▼使用環境濕度

    20~90%R.H. (非結露)

    ▼耐震測試

    機械振動: 20g (20-5000Hz)

    衝擊: 100g (11ms)

    ▼防護等級

    IP 54

    ▼防爆等級 (選項)

    Exia II CT6

    ▼模塊選配功能

    RS232/RS485 輸出

    開關輸出 (最多5 路)



    其他規格

    ▼外殼

    不鏽鋼

    ▼電源供應

    24VDC / 12VDC

    ▼輸出訊號

    4~20mA

    1~5V

    0~5V

    ▼螢幕顯示

    四位半顯示+白色背光

    ▼顯示範圍

    -9999~19999

    可調整小數點位數

    ▼量測元件

    擴散矽壓阻芯體

    壓力傳感器

    材質: 不鏽鋼316L

    ▼零點&滿量程溫飄

    ±1.5% F.S. max (@-10~70℃)

    ▼精度

    0.5% F.S. (標準) / 0.3% F.S. (選項)

    ▼模塊顯示精度

    <±0.1%

    ▼單位選擇

    MPa, kPa, Pa, bar, psi, mbar,kg/cm2, atm, mmHg, mH2O,cmH2O, m, cm, V, mV, A, mA,℃, ℉, Hz, rpm

    ▼數值更新頻率

    2.5 次/秒

    ▼穩定性

    ±0.2% F.S. /年

    ▼絕緣阻抗

    100MΩ, 250VDC

    ▼補償溫度

    -20 to 70℃

    ▼溫度係數

    ≤ 50ppm/℃

    ▼過壓使用

    1.5*F.S.

    ▼EMC 浪湧

    (IEC61000-4-5) 2KV

    ▼EMC 靜電

    (IEC61000-4-2) 接觸放電8KV

    空氣放電15K
